A 2014-ben alapított Zhejiang Hertz Electric Co., Ltd. egy csúcstechnológiás vállalkozás, amely fejlesztésre, gyártásra, értékesítésre és értékesítés utáni szolgáltatásra szakosodott, közepes és csúcskategóriás berendezésgyártókat és ipari automatizálási rendszerintegrátorokat szolgál ki. Kiváló minőségű gyártóberendezésekre és szigorú tesztelési folyamatokra támaszkodva olyan termékeket kínálunk ügyfeleinknek, mint a kis- és középfeszültségű inverterek, lágyindítók és szervovezérlő rendszerek és megoldások a kapcsolódó iparágakban. A vállalat ragaszkodik ahhoz a koncepcióhoz, hogy "a legjobb termékeket és szolgáltatásokat nyújtja a felhasználóknak", hogy minden vásárlót kiszolgáljon. Jelenleg elsősorban kohászatban, vegyiparban, papírgyártásban, gépiparban és más iparágakban használják.
Miért válasszon minket
Profi csapat
Szakértői csapatunk sok éves tapasztalattal rendelkezik az iparágban, és ügyfeleink számára biztosítjuk a szükséges támogatást és tanácsadást.
Kiváló minőségű termékek
Termékeink a legmagasabb szabványok szerint készülnek, kizárólag a legjobb anyagok felhasználásával. Gondoskodunk arról, hogy termékeink megbízhatóak, biztonságosak és hosszú élettartamúak legyenek.
24 órás online szolgáltatás
A 400-as forródrót a nap 24 órájában nyitva tart. A fax, az e-mail, a QQ és a telefon sokoldalú és többcsatornás az ügyfelek problémáinak megoldására. A műszaki személyzet a nap 24 órájában készséggel válaszol az ügyfelek problémáira.
Egyablakos megoldás
Technikai támogatás nyújtása a szerződés szerinti termékekkel kapcsolatos ellenőrzés, telepítés, üzembe helyezés, átvétel, teljesítmény-átvételi teszt, üzemeltetés, karbantartás és egyéb megfelelő műszaki útmutatás és műszaki képzés teljes folyamatában, időben.

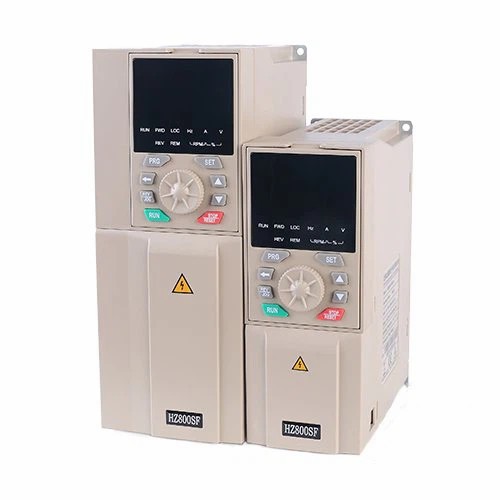

Változófrekvenciás hajtásunk (VFD), amelyet a precíz motorvezérlésre terveztek, egy sokoldalú megoldás, amely az energiahatékonyság és a működési teljesítmény fokozását célozza.
Az inverteres hajtás lehetővé teszi a motor fordulatszámának precíz szabályozását, ami alacsonyabb energiafogyasztást és alacsonyabb üzemeltetési költségeket eredményez, így környezetbarát választás a vállalkozások számára.
Frekvencia meghajtó háromfázisú motorhoz
Kiváló minőségű anyagok és első osztályú technológia. Erőteljes funkció, fokozatmentes sebességváltó. Szabályos megjelenés, kicsi és szép. Kényelmes kezelés és intuitív digitális kijelző.
Ezt a típusú VFD-t gyakran használják lakossági és kiskereskedelmi környezetben, mivel olyan motorokhoz alkalmas, amelyek 120 V-os teljesítményen működnek, és nem igényelnek nagy teljesítményt.
Minden egyes szegmenshez 220 V-os és három szegmenshez 220 V-os bemenetet biztosítunk. Egyfázisú használat esetén minden második szegmens tartalék vezetékként használható.
A frekvencia-átalakító eszköz, a hűtőszivattyú, a hidegvíz-szivattyú, a ventilátor légkondicionálása nagyon jó energiatakarékos technológia.
3,7 kW-os, változtatható frekvenciájú meghajtó. Ez egy 24 V-os 150 W-os kefe nélküli DC hajtóműves motor, 90x90 mm-es karimával. A beépített 10:1 reteszhornyú tengely derékszögű sebességváltó 300-ra növeli a sebességet és a nyomatékot.
5,5 kW-os, változtatható frekvenciájú meghajtó. Ez egy 24 V-os 150 W-os kefe nélküli DC hajtóműves motor, 90x90 mm-es karimával. A beépített 5:1-es homlokkerekes sebességváltó 600 ford./perc sebességet és nyomatékot és 1,95 Nm-t (276,14.
A Frekvenciaátalakító egy váltakozó áramú erősségű gép, amely a szolgáltatott villamos energiát különböző frekvenciákra alakítja át. Az 1980-as évek végén Kína elkezdte használni a frekvenciaváltót.
Mi az a VFD változó frekvenciájú meghajtó?
A VFD vagy változtatható frekvenciájú hajtás egy elektronikus eszköz, amelyet váltakozó áramú indukciós motor vagy szinkronmotor vezérlésére használnak. A VFD szabályozza a motor nyomatékát, sebességét és irányát, zökkenőmentesen elindítja és szabályozott gyorsulási sebességgel a kívánt sebességre gyorsítja a motort. A lassulás is szabályozott, és opcionálisan fékezés is elérhető. A VFD-k lehetővé teszik egyetlen motor használatát különféle folyamatokhoz és körülményekhez, amelyek eltérő sebességet igényelhetnek.
A VFD változó frekvenciájú meghajtó előnyei
Fokozott energiahatékonyság
A VFD-k leglenyűgözőbb előnyei közé tartozik az energiahatékonyság növelésére való figyelemre méltó képességük, ami viszont csökkenti az energiaköltségeket. A motorok általában az energiafogyasztás jelentős részét teszik ki, különösen ipari környezetben. A VFD-k a motor fordulatszámának ügyes szabályozásával segítenek, különösen akkor, ha a motornak nincs szüksége teljes fojtószelepes teljesítményre vagy egyenletes tempóra.
Feszültségleesés mérséklése
A tranziens feszültségeséssel jellemezhető feszültségcsökkenések gyakran sújtják az ipari beállításokat, gyakran jelentős AC motorvezetékek aktiválásakor. Ezek a megereszkedések károsak lehetnek az olyan kényes berendezésekre, mint a számítógépek és az érzékelők. A VFD-k úgy kerülik meg ezt a problémát, hogy a motort nulla feszültségről indítják, majd onnan fokozatosan növelik.
Szabályozott indítóáram
A VFD-k egy újabb tollat kínálnak sapkájukban az indítási áram hatékony kezelésével. Képesek a motorokat nulla feszültségen és frekvencián indítani, ami nemcsak minimalizálja a motorok kopását, hanem meghosszabbítja azok élettartamát, csökkentve a gyakori karbantartás és javítás szükségességét.
Berendezés védelem
A VFD-k másik figyelemre méltó jellemzője a nyomaték testreszabására és korlátozására való képességük, így biztosítva, hogy a motorok ne lépjék túl biztonságos nyomatékhatárukat. Ez a proaktív intézkedés védi a gépeket és berendezéseket, megelőzi a károkat és elkerüli az esetleges termelési zavarokat.
Precíziós folyamatvezérlés
Az ipari gyártás területén a VFD-k felbecsülhetetlen értékűnek bizonyulnak a gyártási folyamatok optimalizálása szempontjából, mivel lehetővé teszik a motor fordulatszámának finomhangolását. A VFD-k úgy programozhatók, hogy a motorokat ideális fordulatszámon fussanak, vagy előre meghatározott pozíciókban leálljanak, ezzel felülmúlva más motorvezérlési módszereket precízebben. Ezen túlmenően sok VFD távolról is vezérelhető, ami fokozott rugalmasságot kínál.
Zajcsökkentés
Bár nem elsődleges céljuk, a VFD-k a környezeti zajszint csökkentését szolgálják azáltal, hogy a motorokat alacsonyabb fordulatszámon működtetik. Ez a funkció különösen előnyös ipari környezetben, ahol az alacsonyabb környezeti zajszint hozzájárul a jobb munkakörülményekhez és a zökkenőmentesebb kommunikációhoz a gyárban. Ez a kis, de jelentős fejlesztés kedvezőbb munkakörnyezetet teremt.
A VFD úgy működik, hogy 60 Hz-es frekvencián veszi fel a váltakozó áramot, egy egyenirányító áramkörön keresztül egyenárammá (DC) alakítja át, és egy egyenáramú buszon keresztül továbbítja a feszültség további szűrésére. Ezután a teljesítmény eléri az invertert, amely egyenáramú energiaimpulzusokat hoz létre, amelyek AC áramként működnek. A kimenet pulzáló jellege eléggé utánozza a váltakozó áramot, hogy létrehozza a megfelelő indukciós folyamatokat, amelyek a motor forgórészének forgatásához szükségesek.
Mivel az egyenáramot könnyebben szabályozható feszültségben és frekvenciában, a valódi váltakozó áram helyett ennek használata lehetővé teszi a VFD számára, hogy menet közben állítsa be az áramellátást. Egy sor tranzisztor, különösen az Insulated Gate, Bipoláris Tranzisztor (IGBT) kézi vagy automatikus vezérlést biztosít a kimeneti teljesítmény és az ebből eredő EDDY szivattyú teljesítménye felett. A teljesítmény könnyen megnövelhető egy nagy terhelés alatt álló iszapszivattyúhoz, majd ismét leesik, miután az elzáródás elmúlt, vagy a szivattyúzott iszap vagy iszap szerkezete megváltozik.
VFD Változtatható Frekvenciás Meghajtó Főbb jellemzők
Folyamatos futás áramerősség:Ez az a maximális RMS-áram, amelyet a frekvenciaváltó biztonságosan képes kezelni minden üzemi körülmény között, rögzített környezeti hőmérséklet mellett (általában 40 [°C] C). A motorgömbterhelés szinuszos áramának egyenlőnek vagy kisebbnek kell lennie ezzel a névleges értékkel.
Túlterhelési áram besorolása:Ez egy inverz idő/áram, amely az a maximális áram, amelyet a frekvenciaváltó egy adott időkeretben képes termelni. A jellemző névleges értékek 110% és 150% közötti túláram 1 percig, a gyártótól függően. Magasabb névleges áramerősség érhető el a frekvenciaváltó túlméretezésével. Ez a besorolás nagyon fontos, amikor a frekvenciaváltót a motor által a letörési nyomatékhoz szükséges áramokhoz méretezik.
Hálózati feszültség:Mint minden motorvezérlőnél, itt is meg kell adni az üzemi feszültséget. A változtatható frekvenciájú meghajtókat úgy tervezték, hogy bizonyos névleges feszültségen, például 240 VAC vagy 480 VAC mellett működjenek, plusz vagy mínusz 10%-os megengedett feszültségváltozás mellett. A legtöbb motorindító ezen a 10%-os eltérésen túl fog működni, de a változtatható frekvenciájú hajtások nem lépnek védőlekapcsolásba. Minden alkalmazáshoz erősen ajánlott a vonali teljesítményeltérések rögzített feszültségleolvasása.
A VFD változó frekvenciájú meghajtók típusai
Volt/Hertz (V/Hz) VFD-k vezérlése
Először is megvannak a Volt/Hertz (V/Hz) vezérlő VFD-k. Ezek a VFD-k szabályozzák a motor tápellátásának frekvenciáját. Egyszerűek, de rendkívül hatékonyak, és a legtöbb általános alkalmazásban megtalálhatók.
Érzékelő nélküli vektorvezérlő VFD-k
A következő az érzékelő nélküli vektorvezérlő VFD-k. Ezek fejlettebbek, mint a V/Hz-es meghajtók. Állandó nyomatékot képesek fenntartani visszacsatoló érzékelő használata nélkül, így alkalmasak egy kicsit nagyobb pontosságot igénylő alkalmazásokhoz.
Fluxusvektor vezérlő VFD-k
Végül vannak Fluxusvektor vezérlő VFD-ink. A precíziós szabályozás terén ezek a legjobbak. A motor fordulatszámának és nyomatékának pontos és gyors szabályozását biztosítják, ideálisak összetett és igényes alkalmazásokhoz.
VFD Variable Frequency Drive alkalmazása
Úszómedence szűrőrendszerek
A VFD-k fedett uszodai szűrőrendszerekben használhatók a tisztaság növelésére. A beltéri uszodai szűrőrendszerekben használt VFD-k a vízmennyiség igény szerinti egyszerű változtatásával segíthetnek csökkenteni az áramfogyasztást. Az uszodák által felhasznált energia 40%-a a víz szűréséhez szükséges. A VFD-t használó szivattyú elősegítheti a víz újrahasznosítását azáltal, hogy beszívja a szűrőrendszerbe.
Nyomásfokozó szivattyúk
A kereskedelmi vagy nagy épületek, például a szállodák megfelelő magas víznyomást igényelnek, hogy nyomásfokozó szivattyúval elérjék az összes egységet, beleértve a fürdőszobákat és a zuhanyzókat is. A VFD-k jobb alternatívát jelenthetnek a nyomásszabályozó szelepekkel szemben, mivel jobb az energiamegtakarításuk, és kiküszöbölik a karbantartási költségeket.
HVAC rendszerek
A VFD-ket évtizedek óta használják HVAC-rendszerekben. Hagyományosan kapacitásmodulációra, de az utóbbi években ventilátor- és szivattyúkiegyensúlyozásra, berendezések felügyeletére, valamint vágóberendezések csúcsterhelési energiafelhasználására is alkalmazták. A VFD-k segíthetnek csökkenteni a HVAC-rendszerek alkatrészeinek kopását, mivel kevesebb energiát igényelnek a motor beindításához, ezáltal csökkentve az alkatrészek feszültségét.
Gyártás
A feldolgozóiparban a VFD-ket szállítószalagokban, extruderekben és különféle gépekben használják a sebesség és a nyomaték pontos szabályozására. Ez javítja a gyártás minőségét, csökkenti a mechanikai alkatrészek kopását és növeli az energiahatékonyságot.
Víz- és szennyvízkezelés
A VFD-k kulcsfontosságúak a víz- és szennyvíztisztító telepek szivattyúinak sebességének szabályozásában. Segítenek szabályozni a vízáramlást és a nyomást, optimalizálják az energiafelhasználást, és csökkentik a szivattyúkra nehezedő mechanikai igénybevételt az indítás és az üzemelés során.
Mezőgazdaság
Mezőgazdasági alkalmazásokban a VFD-ket öntözőrendszerekben, gabonaszárítókban, valamint istállókban és üvegházakban lévő szellőzőrendszerekben használják. A motor fordulatszámának szabályozásával a VFD-k optimalizálják a víz és a levegő áramlását, csökkentik az energiafogyasztást és javítják a berendezések élettartamát.
A VFD változtatható frekvenciájú meghajtó összetevői
Átalakító
Az átalakító vagy az AC bemeneti egyenirányító segít a váltakozó feszültséget egyenfeszültséggé alakítani. Az átalakító több diódából áll, amelyek egymással párhuzamosan vannak csatlakoztatva, és csak egy irányba engedik az áramot. A konverteren átáramló elektromos áramot addig körözik, amíg durva egyenfeszültséggé nem alakul át.
DC Link
A DC Link egy szűrőrész, amely szűrőinduktorokból és kondenzátorokból áll. A DC Link célja, hogy elsimítsa az előző lépésben az egyenirányító áramkörből kapott hullámos DC feszültséget. A szűrt kimenet ezután az inverter bemenetére kerül.
Inverter
Az inverter célja, hogy a DC-kör kimenetét, azaz a szűrt egyenfeszültséget visszaváltsa váltakozó árammá. Az inverter a motor változó feszültségű, változó frekvenciájú kimenetének vezérlésére szolgál. Az inverter IGBT kapcsolókból áll, amelyek páronként vannak csatlakoztatva az elektromos áramlás szabályozására. Ez általában egy logikai vezérlőhöz van csatlakoztatva, amely lehetővé teszi a kezelő számára, hogy interfészeket csatlakoztasson és beállítsa a motor feszültségét. Az elektromos áramlás útját impulzusszélesség-modulációval szabályozva váltakozó feszültséget lehet előállítani a DC forrásból.
Felhasználói felület
Az optimális energiafelhasználás vagy energiamegtakarítás elérése érdekében felhasználói felületre van szükség a VFD konfigurálásához. A felhasználói interfész egy vezérlőpanel, amely a VFD-hez csatlakozik, és lehetővé teszi a manuális felhasználói bevitelt. Ezek a billentyűzettől az LCD érintőképernyőkig terjednek. Az újabb rendszerek Bluetooth vezeték nélküli vezérlőpaneleket kínálnak.
Vezérlési logika
A felhasználó által definiált beállítást ezután a vezérlési logika értelmezi. Ez az a szoftver, amely ahhoz szükséges, hogy a VFD kommunikáljon a felhasználói felülettel és a motoron lévő visszacsatoló eszközzel. A szoftver általában egy állapotdiagramon alapul, amely egy sor sorozatot követ a feladat végrehajtása előtt az elejétől a végéig. Ez lehetővé teszi a VFD teljes automatizálását.
Tényezők, amelyeket figyelembe kell venni a VFD változó frekvenciájú meghajtó kiválasztásakor
A VFD kiválasztásakor az első döntés, hogy megbizonyosodjon arról, hogy a hajtás képes kezelni a motor aktuális igényeit. Ellenőrizze a motor adattábláján a teljes terhelési áramra vonatkozó követelményt, majd keressen egy olyan meghajtót, amely legalább ekkora áramerősséggel rendelkezik. Ha a meghajtót egyfázisú árammal látja el, feltétlenül használja az egyfázisú meghajtó névleges értékét. A frekvenciaváltók jelentősen le vannak terhelve az egyfázisú működéshez.
A VFD méretét a maximális motoráram alapján kell kiválasztani csúcsigény esetén, nem pedig a motor lóerő alapján. Az állandó indítás, leállítás és dinamikus terhelések sokkal jobban befolyásolják a VFD belsejében lévő elektronikát, mint a helyi teljesítménybuszra és a teljes feszültségű motorindítóra gyakorolt hatás. Ezért csúcsigényű áramot kell használni.
Válasszon a változó nyomaték (VT) és az állandó nyomaték (CT) között, és mindegyikhez külön névleges értéket rendeljen. Használja a ventilátorok és szivattyúk VT-értékeit, vagy tekintse meg a CT-értékeket a szállítószalagokhoz és az általános gépvezérléshez. Fontos tudni az alkalmazás típusát, mert a meghajtó specifikációi ennek megfelelően vannak elrendezve. Ha nem biztos abban, hogy melyiket használja, javasoljuk a CT-t.
Az a magasság, amelyen a VFD-t használja, szintén hatással van a hűtésre. A magasság növekedésével a levegő sűrűsége csökken. A levegő sűrűségének ez a csökkenése csökkenti a levegő hűtési tulajdonságait. A legtöbb VFD-t úgy tervezték, hogy 100%-os kapacitással működjön 1000 méteres magasságig. Ha nagyobb magasságban tartózkodik, a hajtást túlméretezni kell, hogy kompenzálja a hűtés csökkenését.
A legalacsonyabb vivőfrekvenciát szeretné, amit a motor képes kezelni. Az alapértelmezett vivőfrekvencia legtöbbször jól működik, de ha csökkentenie kell a hallható zajt, a hőleadást vagy az energiafogyasztást, akkor győződjön meg arról, hogy módosítani tudja a meghajtó vivőfrekvenciáját.
A VFD helyes méretének meghatározása számos számítási módszert igényel annak biztosítására, hogy a VFD képes legyen kezelni a motor igényeit. A használt alapképlet a következő: VFD méret (kW)=motorteljesítmény (kW) x szerviztényező. A szolgáltatási tényező jellemzően 1,1 és 1,5 között mozog, figyelembe véve a váratlan terhelésnövekedést és a megbízhatóságot. Például, ha 10 kW névleges motorja van, és 1,2-es szerviztényezőt választ, akkor a szükséges VFD-méret legalább 12 kW. Ez biztosítja, hogy a VFD túlmelegedés vagy meghibásodás nélkül képes kezelni az időnkénti terhelési csúcsokat.
Ezenkívül elengedhetetlen annak ellenőrzése, hogy a VFD áramerőssége megegyezik-e a motor teljes terhelésű amperével (FLA). Ehhez ellenőrizni kell a motor adattábláján az FLA-t, és meg kell győződni arról, hogy a VFD minden működési körülmény között képes biztosítani ezt az áramot. A fejlettebb számítások olyan tényezőket is figyelembe vehetnek, mint a harmonikus torzítás, amely hatással lehet a tápegységre és a motorra is. A felharmonikusok különösen nagy jelentőségűek a nagy vagy érzékeny telepítéseknél, ahol áramminőségi problémákhoz és a berendezés károsodásához vezethetnek.
A gyártóspecifikus eszközök vagy online számológépek használata leegyszerűsítheti ezt a méretezési folyamatot. Ezek az eszközök figyelembe veszik a részletes bemeneti paramétereket, például a motor teljesítményét, a terhelés típusát és a környezeti feltételeket, és személyre szabott ajánlásokat adnak. Ez a megközelítés segít abban, hogy a kiválasztott VFD jól illeszkedjen az adott alkalmazáshoz, növelve a hatékonyságot és a megbízhatóságot.
A VFD változó frekvenciájú meghajtó karbantartása
Rendszeres Tisztítás
Az ipari és kereskedelmi területeken sok a levegőben szálló por és törmelék, amely felhalmozódhat a VFD-n, és negatívan befolyásolhatja annak működését. Ennek elkerülése érdekében a VFD alváz típusától függetlenül gondoskodni kell a VFD rendszeres tisztításáról. Hűtőbordáját és ventilátorait mindig tisztán kell tartani. A VFD-k időszakos tisztítása történhet letörléssel, tisztítással és a felgyülemlett levegő permetezésével.
Hőmérséklet fenntartása
Egy másik kulcsfontosságú tipp, amelyet be kell tartani a VFD-k csúcsminőségű karbantartásához, hogy a hőmérsékletüket fenn kell tartani, mivel ezeket többnyire kompakt területeken használják, ahol gyakoriak a hőtüskék. Az optimális hőmérséklet fenntartásához azonban megfelelő légáramlást kell biztosítani. Ezenkívül hőmérséklet-szabályozó rendszereket kell telepíteni.
Rendszeres szemrevételezés
A VFD-k karbantartásának másik proaktív megközelítése a rendszeres szemrevételezés. A karbantartó személyzetnek, aki alapvető ismeretekkel rendelkezik ezekről a vezérlőkről, hetente szemrevételezéssel ellenőriznie kell azokat, hogy azonosítsa a látható hibákat. Néhány kulcsfontosságú ellenőrzés, amelyre oda kell figyelni, többek között a területi hűtőrendszerek, az optikai kábelek, a csatlakozások és a vészhelyzeti áramkörök működése.
Megakadályozza a nedvesség behatolását
A víz és a villany egyetlen ipari környezetben sem megfelelő kombináció, és nincs ez másként a frekvenciaváltókkal sem. A VFD-k nem érintkezhetnek nedvességgel, mivel ez elkerülhetetlenül különféle problémákat okoz, például berendezések meghibásodását, szabálytalan viselkedését és korrózióját. Ezért a VFD-ket szárazon kell tartani.
Sértetlen kapcsolatok
A következő a VFD karbantartási tippjei között, hogy gondoskodnia kell a szoros csatlakozásokról. Az elektromos csatlakozások meglazulhattak az állandó rezgések miatt. A laza csatlakozások a vezérlő egyenetlen működését eredményezik.
A mi gyárunk
A Zhejiang Hertz Electric Co., Ltd. teljesítményelektronikai technológián, motorhajtáson és vezérlési technológián alapuló, fejlett gyártási berendezésekre és szigorú tesztelési folyamatokra támaszkodva alacsony- és középfeszültségű frekvenciaváltókat, lágyindítókat és szervovezérlést biztosítunk ügyfeleinknek. rendszerek és a kapcsolódó iparági megoldások.
